تقویت کننده آنتن مبایل

تقویت کننده موبایل یا همان دستگاه تقویت کننده های سیگنال یا  GSM repeater  با توان بالا و تلفات پایین ، سیگنالهای چند کاناله سیستم های سلولی GSM را تقویت و تکرار می کند. به وسیله توان در رنج 200mw تا 20000mw ، کارایی تلفن موبایل به ویژه درون ساختمانها ، از طریق بر طرف کردن مشکلاتی مثل دریافت ناپایدار ، کیفیت صدای غیر واضح ، مشکلات برقراری ارتباط و حتی قطع تماس بهبود می یابد.

با توجه به نوع مشكل و فرکانس های منطقه ای كه بايد پوشش داده شود نوع راهكار و دستگاه های مورد استفاده متفاوت خواهد بود.این دستگاه ها در انواع و توان های مختلف جهت استفاده بصورتindoor در ساختمان ها و محیط های بسته و outdoor جهت کارگاه ها ، کارخانجات خارج از شهر ، معادن ، سدها و ... طراحی شده است .

تقویت کننده های موبایل به دو گروه تقسیم می شوند.

• تکرار کننده های امواج تلفن همراه با توان بالا REPEATER
• تقویت کننده های امواج تلفن همراه با توان متوسط و پایین BOOSTER

تکرار کننده های امواج تلفن همراه یا Mobile Phone Repeater معمولا برای محیط های بیرونی و سرباز

متراژ بالا  مورد استفاده قرار می گیرد.این نوع تقویت کننده های تلفن همراه انواع مختلفی دارند که از آن جمله می توان به:

GSM band selective repeater, GSM channel selective repeater, GSM frequency shifting repeaterاشاره کرد.
تقویت کننده های فوق معمولا برای محلهایی که فاصله زیادی با BTS دارند و یا شهرکهای صنعتی دور افتاده مکانهایی که نیاز به پوشش دهی منطقه وسیعی دارند (حدودا 4000 متر مربع ) مورد استفاده قرار می گیرند.

تقویت کننده های امواج تلفن همراه با توان متوسط و پایین (Mobile  Phone Booster)
این نوع تقویت کننده ها عمدتا برای محیط های داخلی ومکانهای سرپوشیده,از قبیل :

مکانهای مسکونی, ویلا, داخل اتومبیل, طبقات زیر سطحی ساختمان ها,طبقات فوقانی آپارتمانهای بلند,دفاتراداری,شرکتها, سازمانها,کارگاه ها,کارخانه ها,پارکینگهای زیر زمینی,و مراکز تجاری , فروشگاهها,و یا هر مکانی با پوشش ضعیف سیگنال مورد استفاده قرار می گیرند.







پوشش موبایل خانگی

از ویژگی های این دستگاه نصب آسان و پوشش تمام پهنای باند می باشد . این دستگاه قادر به تقویت سیگنال تمام اپراتور ها می باشد و می توان به راحتی و به سرعت آن را با کمک کتابچه راهنمای کاربر نصب و راه اندازی کرد.

چگونه کار می کند ؟

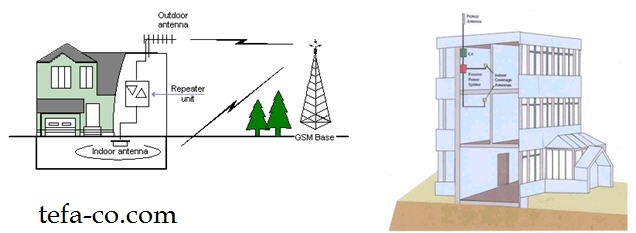

این پکیچ های استاندارد با توان های مختلف (که با توجه به محدوده مورد نظر ، قدرت سیگنال در بیرون ساختمان ، طول کابل خارجی و در انواع پشتیبانی از 1باند فرکانسی یا 2باند فرکانسی و یا چند باند فرکانسی انتخاب می شوند) شامل یک آنتن خارجی که آن را بر فراز ساختمان یا به سادگی نزدیک پنجره نصب می شود و با کابل کواکسیال (طول مناسب حداکثر تا 30 متر) به دستگاه متصل می شود و سپس آنتن داخلی به دو صورت سقفی 360 درجه ای و یا دیواری 90 درجه ای طراحی شده اند و معمولا با واسط کابل های کواکسیال کوتاه تری (حداکثر تا طول 15 متر) به دستگاه وصل می شود ، بوده است .

در صورت نداشتن دید مستقم به دکل های bts با حرکت آنتن خارجی و کنترل وضعیت آنتن دهی در محل نصب می توان بهترین نقطه نصب آنتن را پیدا کرد. (آنتن خارجی با وزن 50 گرم معمولا بر فراز ساختمان و بر روی یک میله ، لوله آب و یا دکل نصب می شود) . در صورت نیاز می توان از کارشناسان این شرکت و یا استفاده از نسخه تحت موبایل نرم افزار طراحی شده توسط ایران زیمنس استفاده کرد . این نرم افزار بر روی موبایل نصب شده و می تواند جهت دکل های bts منطقه با قدرت آن ها را نمایش دهد . شما می توانید با خرید هر پیکج یک نرم افزار موبایل رایگان طراحی شده توسط زیمنس را از این شرکت درخواست نمایید .

در واحدها بزرگ و یا واحدهای دارای اتاق های بتنی و یا پارتیشن ها سربسته می توان از بیش از یک آنتن داخلی استفاده نمود . در این شرایط  از اسپلیتر و کوپلر (تقسیم کننده توان) جهت ایجاد انشعاب ببیشتر از دستگاه استفاده می شود .در مواقعی که سیگنال های داخلی ضعیف هستند و یا به یک سیگنال خروجی قوی تر احتیاج دارند ، یک پری آمپلی فایر یا یک آمپلی فایر خطی در سیستم گنجانده می شود . نصب استاندارد با رعایت کلیه اصول معماری داخلی نیاز به 2 الی 4 ساعت زمان دارد .



پوشش موبایل در ساختمان ها

نقاط کور و یا ضعیف داخل ساختمان وقتی صورت می گیرند که یا آپارتمان مذکور از دکل BTS دور باشد و یا خود آپارتمان در زاویه کور و در کنار ساختمان های بلند قرار گرفته باشد و حتی در بعضی مواقع این مشکل بدلیل جنس سازه ساختمان می باشد . پدیده پینگ پنگ و یا دریافت همزمان نیز موجب قطعی تماس و دریافت پیغام اشغال شبکه در طبقات بالایی ساختمان می باشد .
در این ساختمان ها علاوه بر واحدها ، آسانسورها و زیرزمین ها یا پارکینگ ها و راه پله نیز نقاط شناخته شده کور می باشند.

راه حل تقویت کننده های داخلی :
می توان جهت پوشش این ساختمان ها برای هر واحد یک دستگاه تقویت کننده موبایل استفاده کرد و یا در صورتی که محل مورد نظر وسیع بوده و کلیه ساکنین خواهان ایجاد پوشش سیگنال باشند می توان به جای استفاده هر واحد از یک تقویت کننده indoor ، از تکرار کننده پرقدرت مرکزی استفاده کرد. از تقویت کننده های پرقدرت مرکزی می توان انشعاب بیشتری داشت و در نتیجه کل ساختمان را توسط یک دستگاه مرکزی با تعداد زیادی آنتن داخلی پوشش داد .



پوشش موبایل در ساختمان های بزرگ

برای آن دسته از مکان هایی که به ظرفیت بالاتری نیاز دارند از جمله ساختمان های مسکونی بزرگ ، ساختمان ها تجاری ، ادارات ، بیمارستان ها از BTS یا RRU جهت پوشش دهی استفاده می شود و یا آمپلی فایرهای خطی نیز در محل هایی که نمی توانند توسط BTS یا RRU به علت محدودیت قدرت سیگنال پوشش دهی شوند نصب می شوند.

نکات قابل توجه :
1-کنترل سطح نویز UL : سیگنال های دهنده برای آمپلی فایر های داخلی می توانند توسط کوپلینگ متصل با ارزش بالاتر 20~30db به طور مستقیم از پورت خروجی ریپیتر به دست آیند . و همچنین صلاح نیست که سیگنال ها را از انتهای سیستم پخش کننده دریافت کنیم .لطفا مجموع نویزهای خروجی را به دقت از آمپلی فایر داخلی محاسبه کنید و اﺛر آبشاری را در شرایطی که بیش از یک آمپلی فایر خطی نصب شده است در نظر داشته باشید چرا که اطمینان داشته باشید سطح نویز از تقاضای کل سیستم کمتر باشد.

2- اگر سیگنال های BTSهای مختلف توسط کوپلر 3db هیبریدی با یکدیگر ترکیب شده باشند توصیه می شود که از همپوشانی سیگنال از 2 پورت خروجی کوپلر هیبرید اجتناب شود چون منجر به تداخل جدی می شود.

3- حامل های مختلف BTSها باید به دقت اختصاص داده شوند تا از هارمونیک های اول ‚ دوم و سوم و زیر وبم صدا جلوگیری شود.



پوشش موبایل در آسانسور

آسانسورها به خاطر داشتن پوشش ضخیم فلزی دارای مشکل آنتن دهی شدید هستند و همچنین صحبت با کمی تاخیر انجام می شود شرک ایران زیمنس راه حل هایی برای حل این مشکل دارد .

راه حل تقویت کننده های داخلی :
1- یک آنتن در بالای سقف آسانسور نصب می شود. 2- یک آنتن نیزداخل شفت نصب می گردد. 3- از کابل رخنه دار استفاده شود. 4- دستگاه تقویت کننده در داخل آسانسور نصب می شود. 5- کابل های دستگاه نیز در داخل آسانسور نصب می شود.

پوشش موبایل در زیر زمین و پارکینگ ها

رشد روز افزون کاربران تلفن همراه و همچنین ساختن برج های بیشتر در کلان شهر ها ‚ مشکلات زیادی در ظرفیت های شبکه بوجود آورده است . مقدار آنتن موبایل دریافتی بخصوص در طبقات پایین تر ساختمان به شدت کاهش می یابد . این مسئله می تواند در طبقات پایین فروشگاه ها و پارکینگ ها نیز اتفاق افتد.

راه حل تقویت کننده های داخلی :
می توان جهت پوشش این پارکینگ ها برای هر طبقه یک دستگاه تقویت کننده موبایل استفاده کرد و یا در صورتی که محل مورد نظر بزرگ بوده و تعداد پارکینگ ها زیاد و همه طبقات خواهان ایجاد پوشش سیگنال باشند می توان به جای استفاده هر طبقه از یک تقویت کننده indoor ، از تکرار کننده پرقدرت استفاده کرد. از تقویت کننده های پرقدرت مرکزی می توان انشعاب بیشتری داشت و در نتیجه کل طبقات را توسط یک دستگاه مرکزی با تعداد زیادی آنتن داخلی پوشش داد .



پوشش مبایل در تونل و مترو

داخل تونل های جاده ها به علت دوری از BTS و همچنین سازه تونل مشکل آنتن دهی وجود دارد بنابراین این شرکت با دارا بودن تجربه کافی در حل این مشکل می تواند ترافیک را توسط سیستم های تکرار کننده سیگنال از نزدیکترین BTS اپراتورهای موبایل دریافت و آن را در داخل تونل هدایت کند .

همچنین استفاده از مترو یکی از کار آمدترین و به صرفه ترین راه های حمل و نقل در شهر های بزرگ است که باعث ایجاد یک ترافیک سنگین تلفن همراه می شود.تونل های مترو از جمله مکان هایی است که نقاط کور BTS در آنجا قرار دارد.بنابراین برای حل این مشکل باید از دستگاه های تکرار کننده ترافیک استفاده نمود.

راه حل تقویت کننده های داخلی :
می توان جهت پوشش این تونل ها بوسیله راه کارهای این شرکت از تکرار کننده پرقدرت استفاده کرد . همچنین جهت پوشش ایستگاه های مترو و ... می توان از راه کار های ذیل استفاده نمود:
1- اگر تنها پوشش دهی ایستگاه های مترو مد نظر باشد می توان از تقویت کننده های بی سیم به همراه تقویت کننده های فیبر نوری با آنتن های چند گانه استفاده کرد.
2- اگر پوشش دهی کل مترو (ایستگاه ها و قطار و تونل ها) مدنظر باشد بهتر است از BTS یا RRU استفاده شود.
3- تونل ها باید با کابل دارای تضعیف کم پوشش داده شود و بهتر است از آنتن های بیشتر به جای آنتن های کم با قدرت زیاد استفاده کرد .



پوشش موبایل در محیط باز و کارکاه های دور افتاده و خارج از شهر

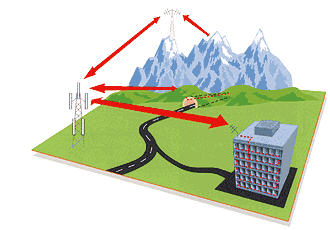

محیط های واقع در نقاط کور از جمله کوه ها و نقاط صعب العبور به خاطر واقع شدن در نقاط کور ممکن است دارای مشکل آنتن دهی باشد . به وسیله ی استفاده از تقویت کننده های موبایل می توان به راحتی این مشکل را حل کرد .

با استفاده از راه کارهای جامع و استفاده از ریپیترهای توان بالا می تواند پوشش موبایل را توسط تکرار کننده پرقدرت بصورت indoor و outdoor در محیط های باز و نقاط دور افتاده مانند معادن ، سد ها ، سایت های نفت و گاز ، کارگاه ها و کارخانه ها و روستاهای فاقد آنتن دهی ایجاد نماید .

راه حل تقویت کننده های خارجی :
در صورتی که محدوده هیچ سیگنال و یا دارای سیگنال ضعیفی باشد می توان از یک تکرار کننده (ریپیتر) پرقدرت مرکزی جهت افزایش پوشش چند کلیومتری و بصورتoutdoor در فضای باز استفاده کرد با نصب این سیستم در محیط مشترکین می توانند در نقاط دور افتاده و خارج شهر از شبکه موبایل در محیط باز و حتی داخل ساختمان ها استفاده نمایند . این تکرار کننده ها در انواع Band Selective - Channel Selective - Frequency Shifting با توجه به نوع محیط انتخاب می شوند .

برای تأمین پوشش تلفن همراه در مناطقی که کاملاً خارج از پوشش شبکه قرار گرفته اند، استفاده از تکرارکننده ها (Repeater) ضروری است. این دستگاه نقاط خارج از پوشش شبکه تلفن همراه را به شبکه متصل کرده و بسیار مناسب برای نقاط خارج از شهر و دور از ایستگاه های موبایل (BTS) می باشد. این تجهیزات برای پوشش شبکه در داخل ساختمان های بزرگ نیز مورد استفاده قرار می گیرد. با این دستگاه ها بسته به شرایط جغرافیایی می توان امواج تلفن همراه را تا فاصله 30 کیلومتر دورتر انتقال داده و سپس یک محوطه باز تا مساحت 1000000m2 را تحت پوشش قرار داد. این دستگاه ها برای روستاها، معادن، کارخانجات، سدها و سایر مراکز دور از شهر و خارج از سرویس دهی شبکه تلفن همراه، ارتباطی با کیفیتی بالا به ارمغان می آورد. این تجهیزات با توجه به مسافت و محوطه تحت پوشش، شامل مدل های متفاوتی است. در جهت تأمین تجهیزات تکرارکننده GSM با بهترین کیفیت، این شرکت نمایندگی انحصاری Siemens را اخذ نموده و همچنین مجوزهای لازم از سازمان تنظیم مقررات رادیویی کشور را برای تأمین این تجهیزات دارا می باشد.

راه حل تقویت کننده های داخلی :
در صورتی که نقاط مرتفع محدوده دارای سیگنال ضعیفی باشد می توان جهت پوشش ساختمان ها در محیط های دور افتاده از سیستم تقویت کننده موبایل داخلیindoor نیز استفاده کرد .



پوشش موبایل در نقاط ساحلی

مناطق ساحلی ، اسکله ها ، دریاها و ... به خاطر دوری از دکل های BTS و عدم پوشش توسط اپراتورهای موبایل معمولاً دارای مشکل آنتن دهی موبایل می باشند بنابراین فرستادن سیگنال هم از جهت موارد اورژانسی و هم از جهت کمک از اهمیت بالایی برخودار هستند.

راه حل تقویت کننده های خارجی :
جهت گسترش محدوده پوشش می توان از یک تکرار کننده (ریپیتر) پرقدرت مرکزی و بصورت outdoor در فضای باز استفاده کرد با نصب این سیستم در محیط مشترکین می توانند در محدوده بیشتری از شبکه موبایل استفاده نمایند . این تکرار کننده ها در انواع Band Selective - Channel Selective - Frequency Shifting با توجه به نوع محیط انتخاب می شوند .

راه حل تقویت کننده های داخلی :
کشتی ها به علت دور بودن از اسکله با مشکل ضعف سیگنال و عدم پوشش توسط اپراتورهای موبایل مواجه هستند . شرکت ایران زیمنس جهت رفع این مشکل دارای راه کار انحصاری در زمینه استفاده از تقویت کننده داخلی با قدرت بالا می باشد .



پوشش موبایل در وسایل نقلیه

اتومبیل ها مهمترین ابزار حمل و نقل ما هستند و نقش مهمی را در زندگی ما درست مانند تلفن همراه ایفا می کنند . خدمات آنتن موبایل در وسایل نقلیه همیشه یکی از معضلات بوده است . مخصوصا زمانی که ما در بیرون از شهر هستیم ، در نزدیکی دره ها ، کوه ها و روستاهایی که پوشش آنتن موبایل در آنجا ضعیف است .

این مشکل به راحتی قابل درک است چرا که قسمت های فلزی اتومبیل منجر به از دست رفتن سیگنال  می شود تا جایی که دیگر کلاً سیگنال از بین می رود .

تقویت کننده های وسایل نقلیه (اتومبیل) برای ایجاد ارتباط نفوذی از میان قسمت های فلزی طراحی شده اند . بنابراین موبایل در این مناطق که در واقع دارای سیگنال مرده هستند به راحتی کار می کند به علاوه این دستگاه کیفیت سیگنال را نیز بهبود می بخشد و این انرژی باتری را ذخیره کرده و از قطعی های مکرر تماس تلفن در مناطقی که سیگنال هست اما به اندازه کافی مطلوب نیست جلوگیری می کند.

تقویت کننده های اتوموبیل بهترین راه حل هستند ، یک آنتن مغناطیسی دارند که در محل مناسبی از اتوموبیل معمولاً نزدیک سقف نصب می شوند . سپس کابل آن به داخل برای اتصال به تقویت کننده کشیده می شود و تقویت کننده سیگنال را به تلفن همراه شما می فرستد . تقویت کننده توسط یک آداپتور و به وسیله ی محل فندک ماشین روشن می شود.

اساساً 3 نوع از تقویت کننده های اتوموبیل وجود دارد :

1- نوع اول مستقیماً توسط یک آداپتور به تلفن همراه متصل می شود و این بهترین مقدار و کیفیت سیگنال را تولید می کند اما تلفن همراه آزاد نخواهد بود . بعلاوه بیشتر تلفن همراه ها این پورت را ندارند.

2- نوع دوم حاوی یک نوع آنتن است که پشت تلفن همراه نصب می شود و یا می تواند یک آنتن سوکت دار بوده که آنتن استیکر موبایل در آنجا قرار داده می شود . این نوع مشکلات آن دسته از موبایل هایی را که فاقد پورت اتصال بوده را حل می کند ، در این حالت نیز تلفن همراه از آزادی برخودار نیست لذا بهتر است از بلوتوث استفاده شود .

3- نوع سوم داشتن تقویت کننده بیسیم برای اتوموبیل است ، یک آنتن خارجی مغتاطیسی برای اتصال به تقویت کننده وجود دارد که باعث انتقال سیگنال در هوا می شود .در این روش تلفن همراه آزاد است ، با این حال با توجه به تضعیف بصورت وایرلس ، گین تقویت کننده را معمولاً بالاتر در نظر می گیرند که منجر به افزایش هزینه می شود .
