Ir Cut Filrer چیست ؟

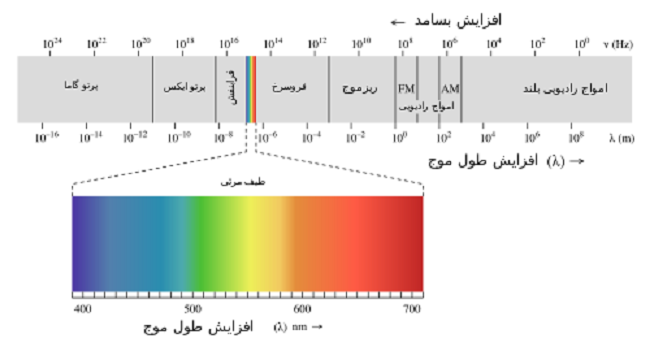

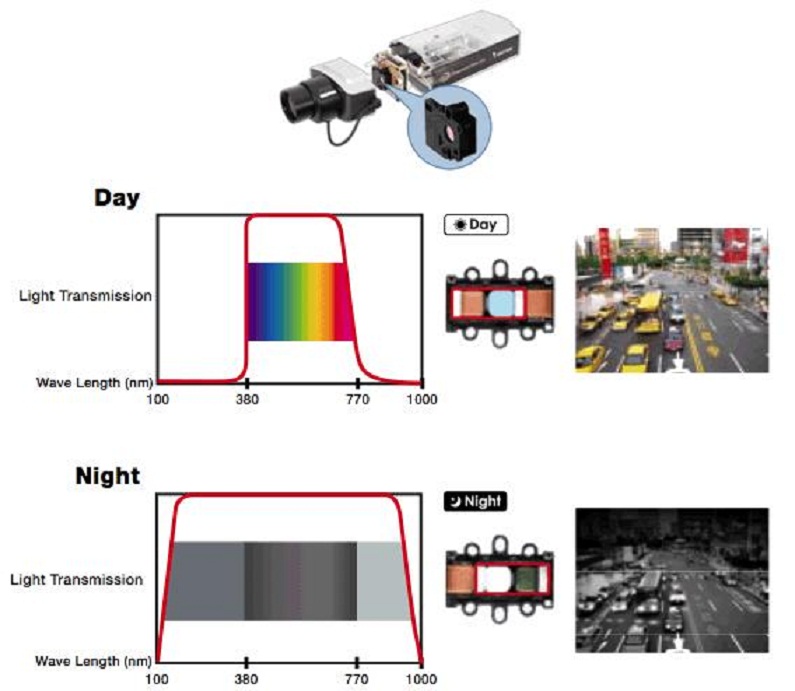

بر خلاف تصور کاربرد IR Cut در روز می باشد نه در شب و منظور از IR Cut Filter ، جدا سازی طیف نوری فرا بنفش و فرو سرخ از نور خورشید می باشد. طول موج طیف مرئی بین ۳۸۰ تا ۷۷۰ نانو متر می باشد. که در روز فقط این محدوده از طیف نور مرئی از فیلتر عبور می کند. به شکل های زیر دقت مایید :

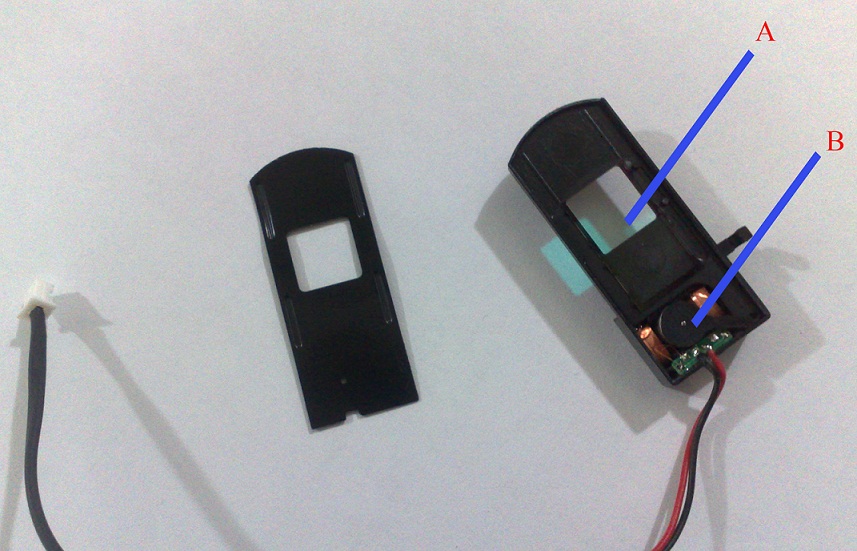

در دوربین هایی که به سنسور CMOS مجهز هستند مکانیزمی اضافه تر نسبت به CCD دارند به نام IR Cut Filter که کاملا به صورت مکانیکی عمل می کند وجود دارد و محل قرار گرفتن IR Cut Filter بین لنز و سنسور تصویر می باشد. در شکل زیر مکانیزم عملکرد IR Cut به تصویر کشیده شده…

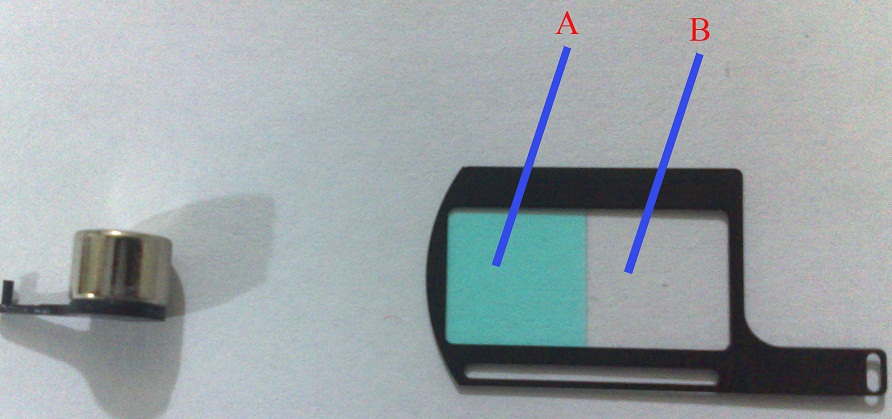

با تغییر جهت جریان در دو سیم پیچ راست و چپ اهرم B صفحه A را جابجا می کند. این صفحه داری دو قسمت می باشد قسمت A که خاصیت فیلتر کردن طیف فرابنفش و فروسرخ را دارد و قسمت B که یک صفحه معمولی می باشد ، در شکل زیر می تونید مشاهده کنید…

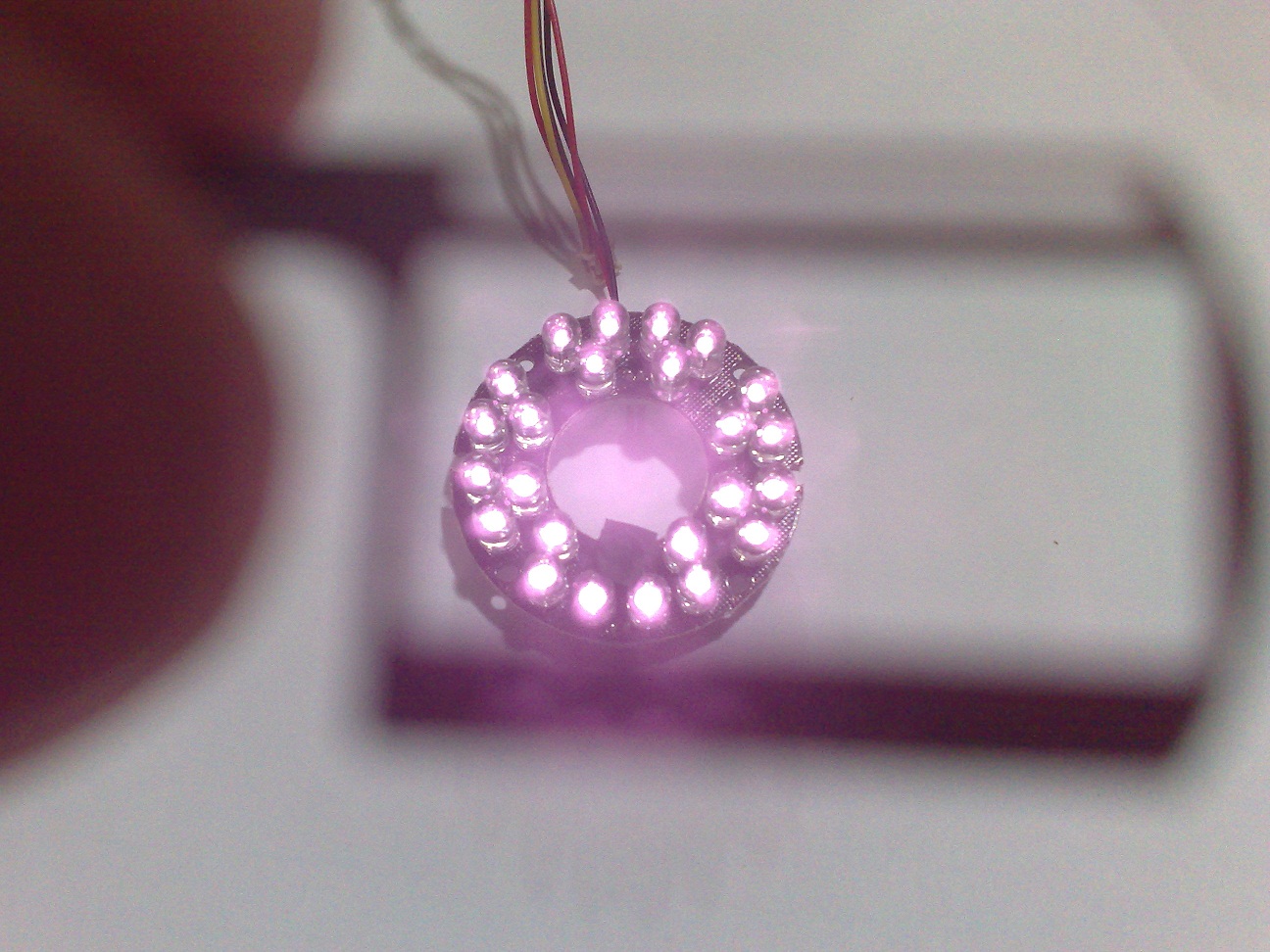

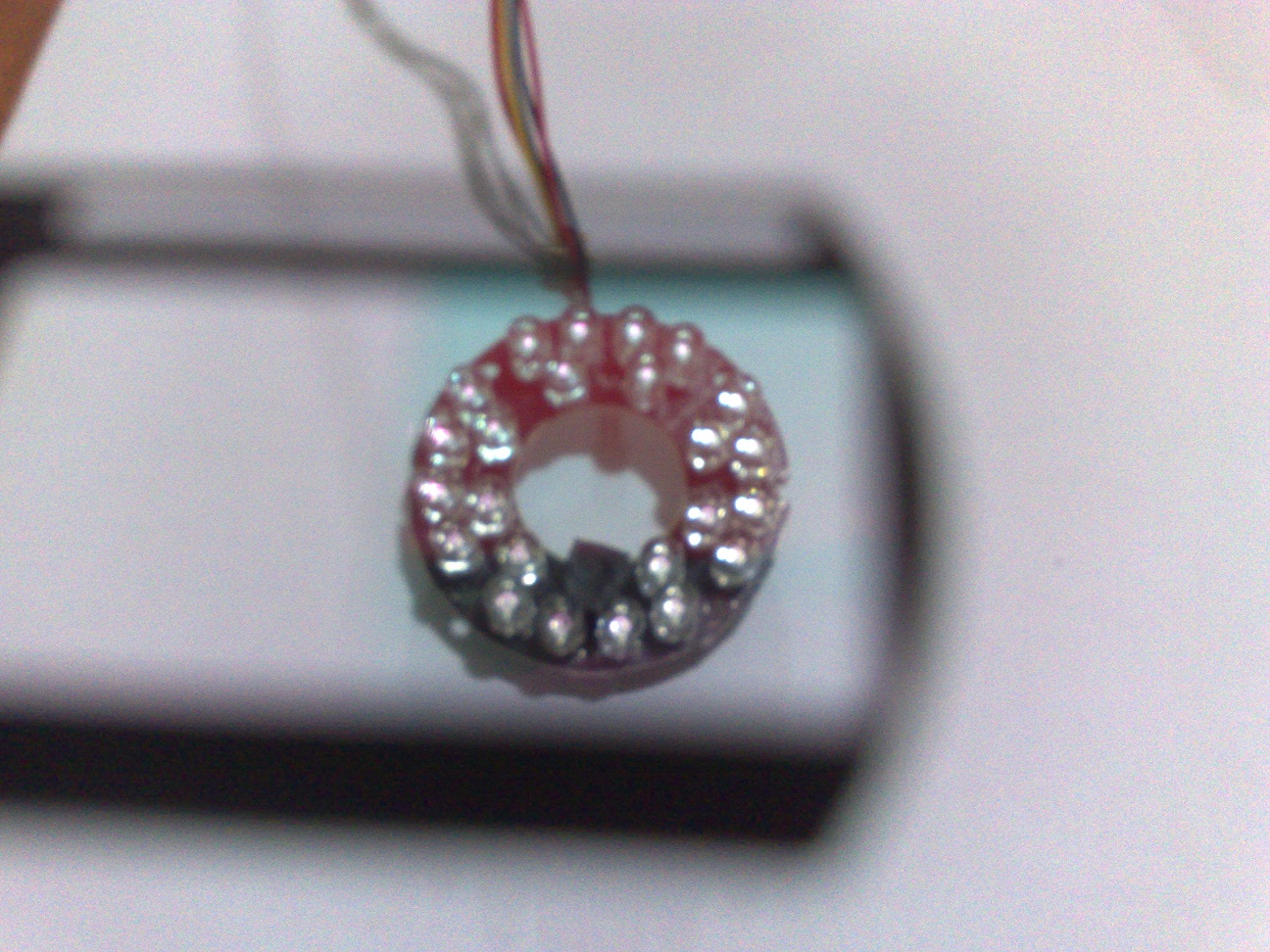

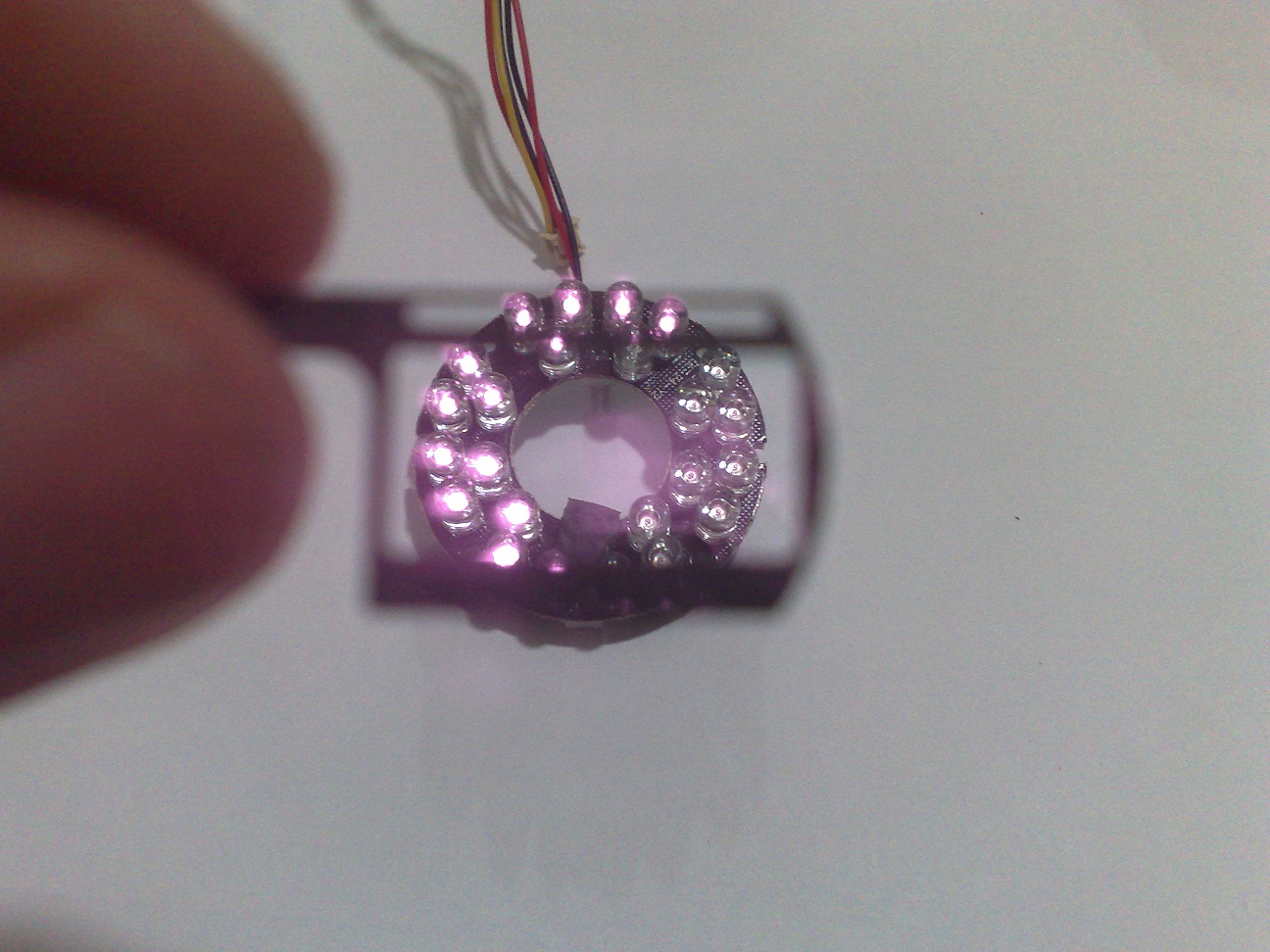

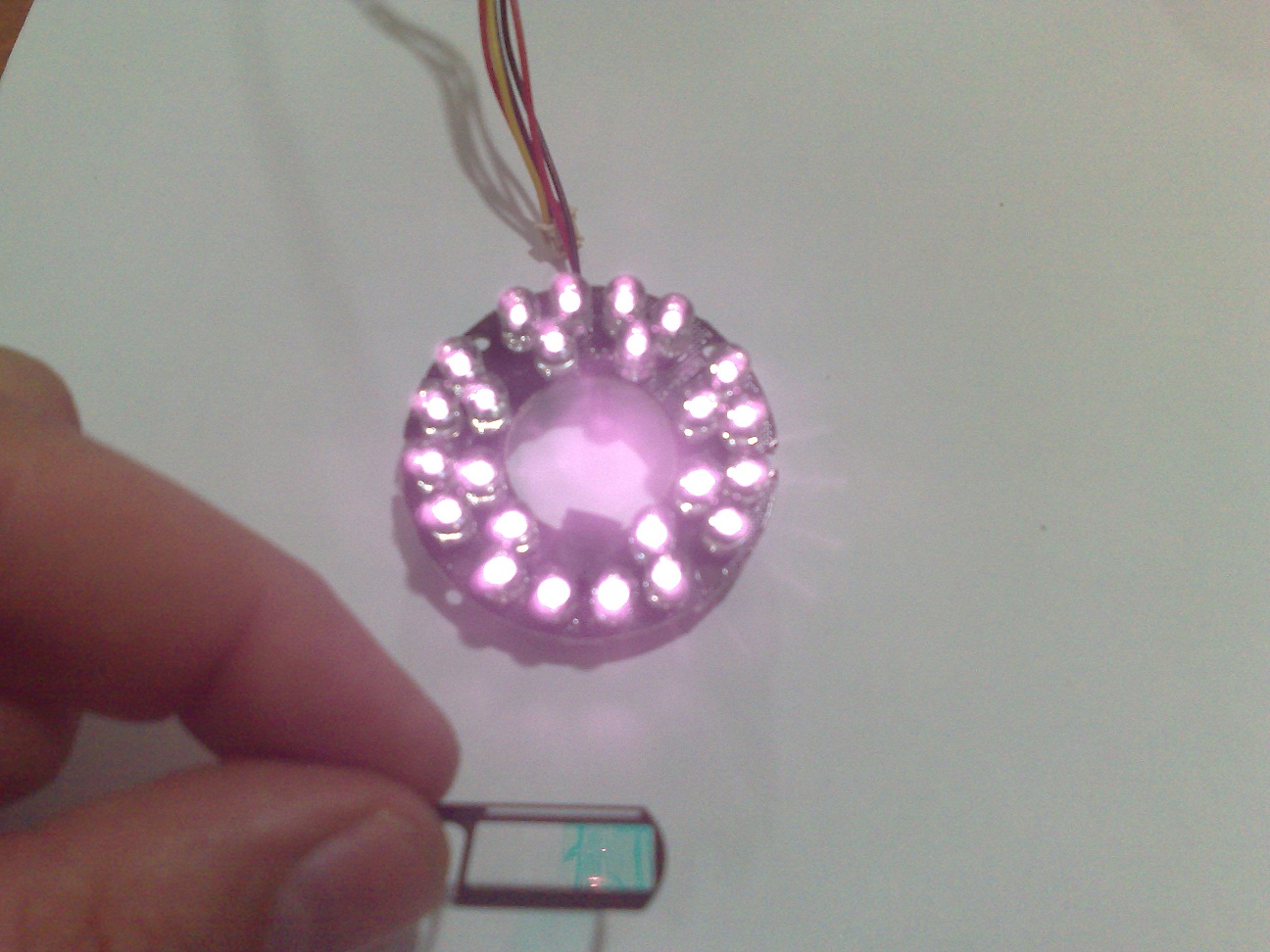

و همچنین تاثیر این دو صفحه را بر روی نور مادون قرمز در شکل های زیر می ببینید….
بنابراین در صورتی که فیلتر مادون قرمز در روز استفاده نشود باعث می شود رنگ تصویر متمایل به صورتی شود و در صورتی که در شب استفاده شود به دلیل فیلتر کردن طیف نور مادون قرمز تصویر تاریک می شود.
